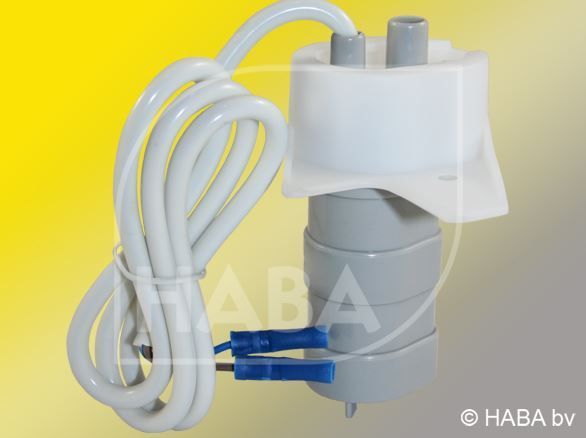

Pomp voor thetford toilet C2/200

Handleiding

Benodigd gereedschap

• Kruiskopschroevendraaier
• Nijptang
• Stanleymes
• Kabeltang
• Striptang
• Föhn

Beschrijving voor vervangen pomp

1. Controleer of de zekering al dan niet doorgebrand is. Mocht dit zo zijn, dan deze vervangen met minimaal 3a zekering.
2. Nadat het water uit het reservoir is getapt, kan de wc-rolhouder verwijderd worden.
3. De waterpomp zit vrij vooraan in het reservoir vastgeschroefd met 1 kruiskopschroef.
4. Draai de kruiskopschroef los en haal de pomp met houder, bedrading en waterslang uit het reservoir.
5. Haal de waterslang los en knip de bedrading op ongeveer 15 cm van de pomp door. Of haal deze los wanneer deze al met kabelconnectors verbonden is. Controleer of de al aanwezige pomp het nog doet met behulp van een acculader. (Wanneer de pomp goed werkt is de schakelaar waarschijnlijk defect.)
6. Gebruik de nieuwe pomp en haal de witte draad door het bevestigingsstuk.
7. Schuif vervolgens een krimpkousje over de witte draad van de pomp.
8. Verwijder een klein gedeelte van de isolatielaag van de draad uit het reservoir (ongeveer 3 cm), zodat de blauwe en bruine draad zichtbaar en onbeschadigd zijn.
9. Strip met een striptang een klein gedeelte van de blauwe en bruine draad.
10. Bevestig de blauwe draad aan de blauwe draad en de bruine aan de bruine draad m.b.v. de kabelconnectors en een kabeltang.
11. Schuif het krimpkousje over de draadbevestigingen en de kabelconnectors.
12. Krimp het kousje voorzichtig om de bedrading met een föhn.
13. Schuif de waterslang vast op de pomp.
14. Plaats de pomp, de bedrading en de waterslang terug in het reservoir.
15. WC-rolhouder weer terug plaatsen en reservoir vullen met water.
